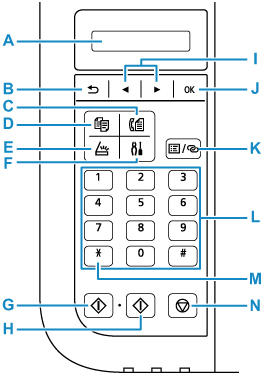

Panneau de contrôle

A: LCD (affichage à cristaux liquides)
Affiche des messages, des éléments de menu et l'état de fonctionnement de la machine.
B: Bouton Précédent (Back)
Permet de revenir à l'écran précédent sur l'afficheur LCD.
C: Bouton TÉLÉCOPIE (FAX)
Permet d'activer le mode fax de l'imprimante.
D: Bouton COPIE (COPY)
Permet d'activer le mode copie de l'imprimante.
E: Bouton NUMÉRISER (SCAN)
Permet d'activer le mode numérisation de l'imprimante.
F: Bouton Configuration (Setup)
Affiche l'écran Menu Configuration. Ce menu vous permet d'effectuer l'entretien de l'imprimante et de modifier ses paramètres.
G: Bouton Noir (Black)
Permet de lancer une copie, une numérisation, une télécopie ou autre en noir et blanc.
H: Bouton Couleur (Color)
Permet de lancer une copie, une numérisation, une télécopie en couleur, etc.
I: Boutons gauche et droite

Utilisés pour sélectionner un menu ou un paramètre. Le bouton gauche droite est également utilisé pour saisir des caractères.

J: Bouton OK
Finalise la sélection d'un élément de menu ou d'un paramètre. Ce bouton permet également de résoudre une erreur ou d'éjecter des documents dans le CAD (chargeur automatique de documents).
K: Bouton Menu/Connexion sans fil (Menu/Wireless connect)

Affiche l'écran Menu Copie, Menu Numériser ou Menu télécopie.

Pour définir des informations de routeur sans fil dans l'imprimante directement depuis un smartphone ou de tout autre périphérique (sans devoir effectuer de procédure sur le routeur), maintenez ce bouton enfoncé.

L: Touches numériques
Permettent de saisir des valeurs numériques (ex : un nombre de copies, des numéros de fax ou de téléphone, ainsi que des caractères).
M: Bouton Tonalité (Tone)
Permet de passer temporairement à la numérotation par tonalité si votre imprimante est connectée à une ligne à impulsion rotative.
N: bouton Arrêt (Stop)
Permet d'annuler une tâche d'impression, de copie, de numérisation ou d'émission/de réception de fax en cours.

Remarque

  • L'imprimante émet un signal sonore lorsque vous appuyez sur les boutons du pavé du panneau de contrôle. Le son du pavé peut être activé ou désactivé dans Contrôle du son sous Autres param périph.
